PROCEDIMENTO DE TROCA DE RIBBON - ZEBRA TPL 2844

1º Puxe as travas para abrir o compartimento  onde está localizado o Ribbon da impressora Zebra

 existem travas dos 2 lados da impressora

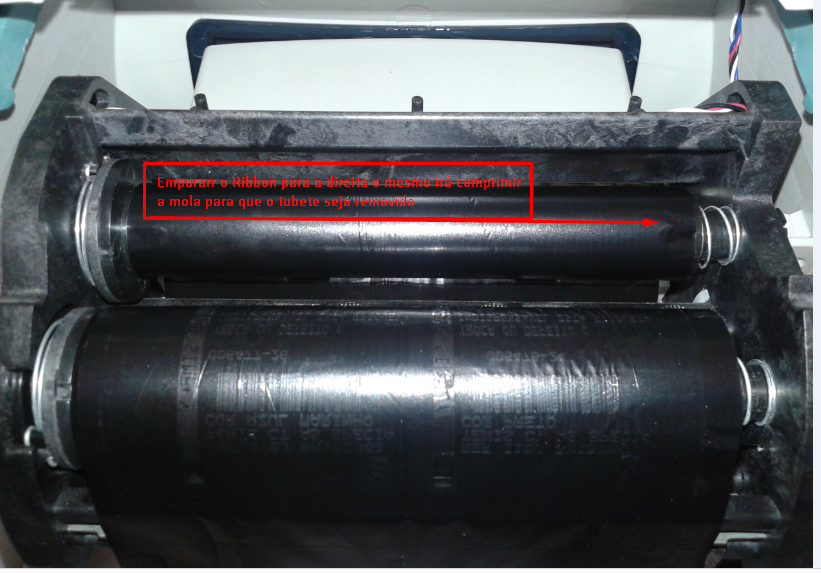

2º Para remover os Tubetes do Ribbon você precisa empurra-los para a direita como é mostrado na imagem para que a mola seja

comprimida e seja removido o tubete

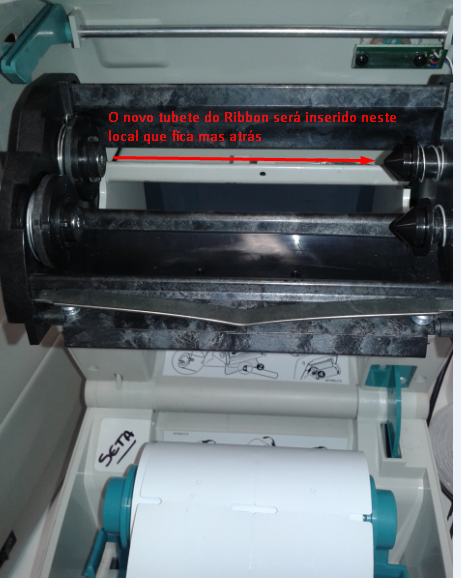

3º o novo Ribbon será inserido no segundo suporte o que fica atrás como é mostrado na imagem abaixo:

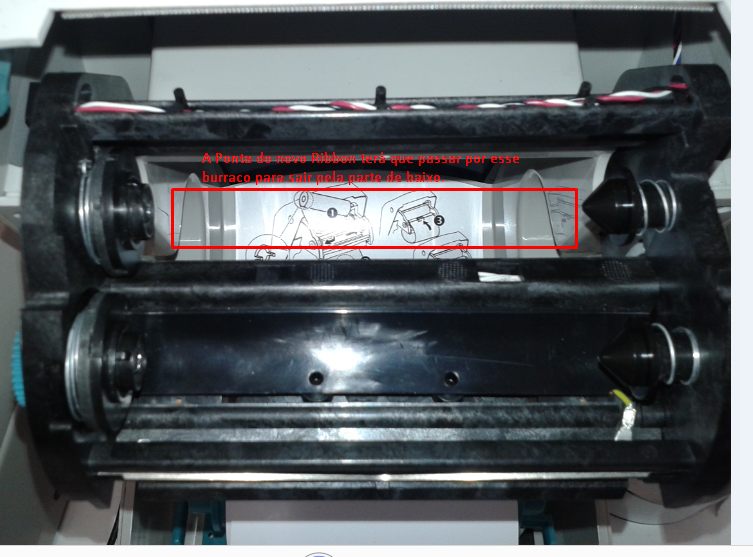

4º  A ponta o novo Ribbon irá passar pelo local indicado na foto e o mesmo saíra na parte de baixo.

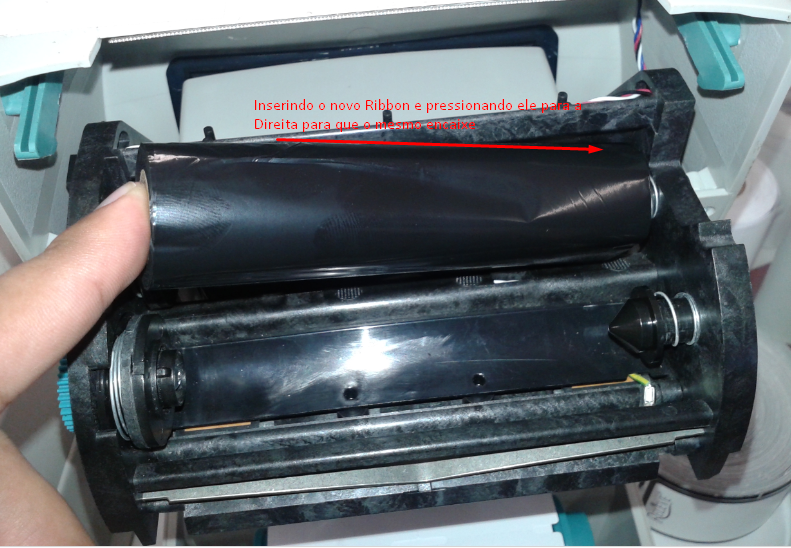

5º Inserindo o novo Ribbon o Tubete tem que ser pressionado para o lado direito para comprimir a mola e o mesmo ser encaixado.

6º Após a colocação do tubete verifique pela parte de baixo o mesmo terá que estar como na imagem abaixo

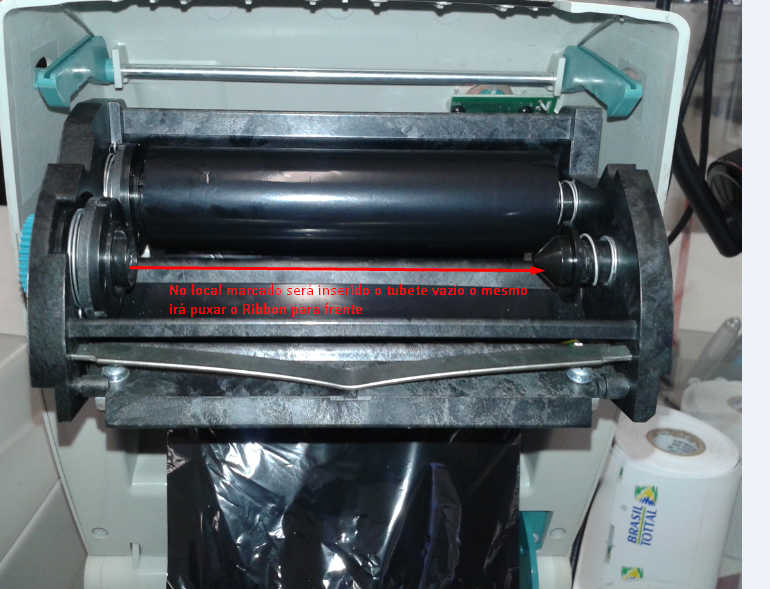

7º Prender o Ribbon no tubete vazio o mesmo será encaixado na engrenagem da frente como é mostrado abaixo:

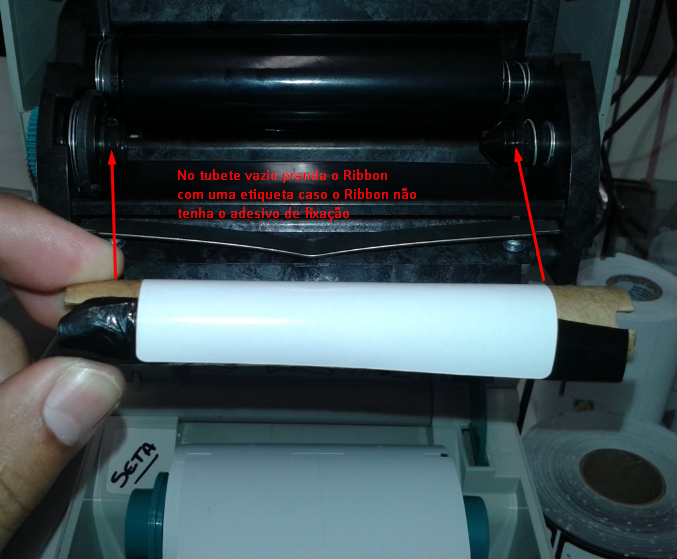

8º Muitos Ribbon não vem com o adesivo para a fixação no Tubete vazio pode ser utilizado uma etiqueta para fazer

essa fixação como na imagem abaixo

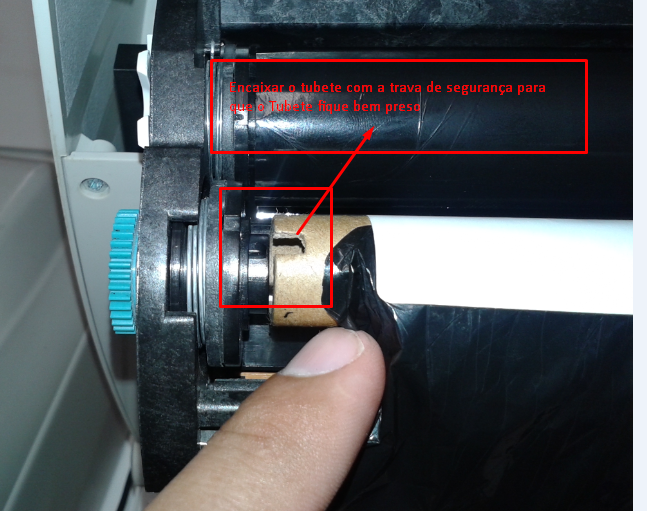

9º Note que há uma abertura no tubete o mesmo tem que ser encaixado na impressora para que o Tubete

fique tem fixado na impressora.

10º Você poderá utilizar essa engrenagem da lateral para fazer o encaixe da trava do Tubete

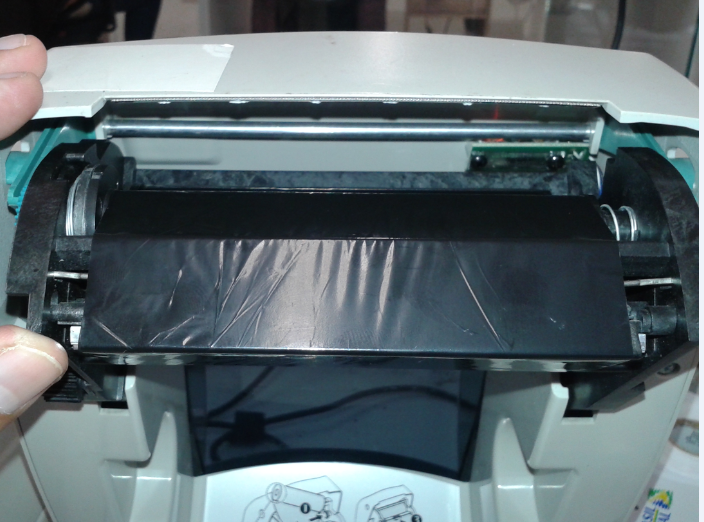

Abaixo as fotos de como ficará o Ribbon após instalado corretamente.

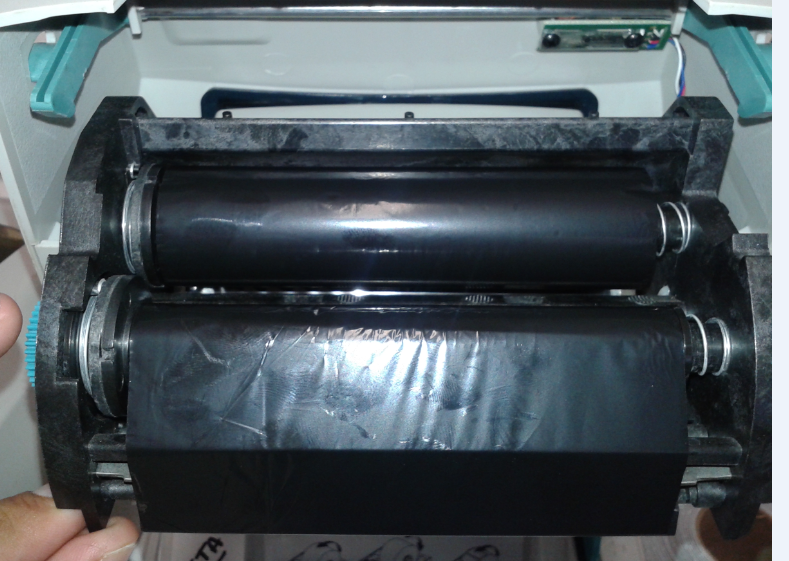

Parte Cima

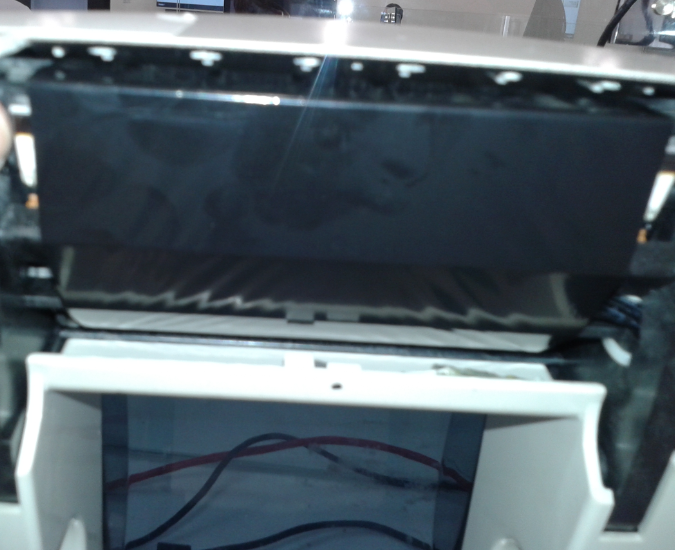

Parte de baixo
